SpringMVC源码分析

强大的DispatcherServlet

还记得在web.xml中配置的DispatcherServlet吗?其实那个就是SpringMVC框架的入口,这也是struts2和springmvc不同点之一,struts2是通过filter的,而springmvc是通过servlet的。看下servlet的结构图

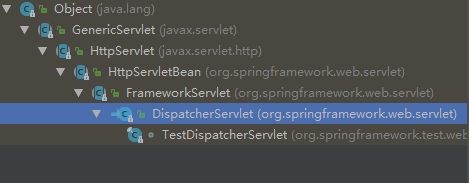

结构图

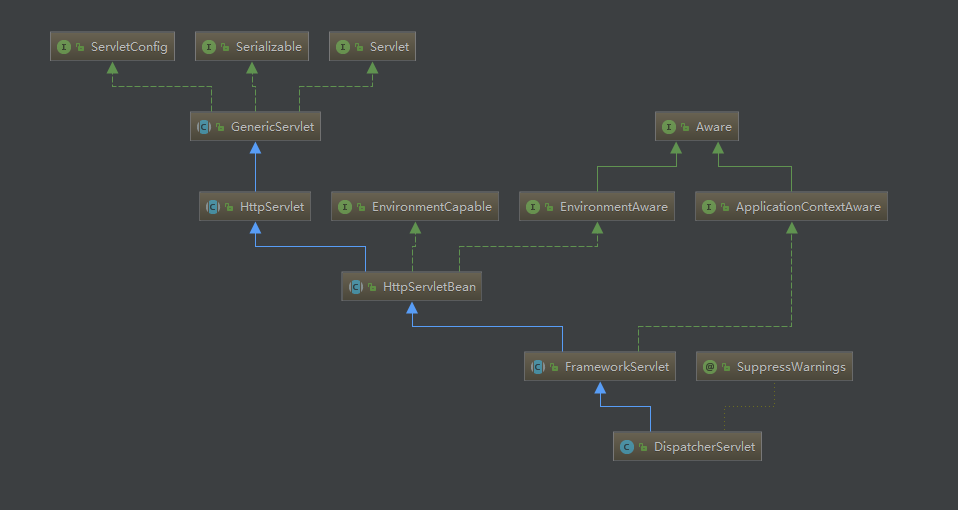

类图

从上面这张图很明显可以看出DispatcherServlet和Servlet以及Spring的关系。而我们今天的重点就从DispatchServlet说起。

在分析之前我用SpringBoot搭建了一个很简单的后台项目,用于分析。代码如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
import lombok.AllArgsConstructor;
import lombok.Builder;
import lombok.Data;

@Data
@Builder
@AllArgsConstructor
public class User {

private Integer id;

private String name;

private Integer age;

private String address;

public User() {

}
}

/**
* @author generalthink
*/
@RestController
@RequestMapping("/user")
public class UserController {

@RequestMapping(value = "/{id}",method = RequestMethod.GET)
public User getUser(HttpServletRequest request,@PathVariable Integer id) {

//创建一个user,不走数据库只是为了分析springmvc源码
User user = User.builder()
.id(id)
.age(ThreadLocalRandom.current().nextInt(30))
.name("zzz" + id)
.address("成都市").build();

return user;
}

@RequestMapping(value = "/condition",method = RequestMethod.GET)
public User getByNameOrAge(@RequestParam String name,@RequestParam Integer age) {
User user = User.builder().name(name).age(age).address("成都市").id(2).build();
return user;
}

@PostMapping
public Integer saveUser(@RequestBody User user) {

Integer id = user.getName().hashCode() - user.getAge().hashCode();

return id > 0 ? id : -id;
}

}

这里为了方便调试把关注点更多集中在SpringMVC源码中,所以这里的数据都是伪造的。而且这里的关注点也集中到使用注解的Controller(org.springframework.stereotype.Controller),而不是Controller接口(org.springframework.web.servlet.mvc.Controller),这两者的区别主要在意一个只用标注注解,一个需要实现接口,但是它们都能完成处理请求的基本功能。我们都知道访问servlet的时候默认是访问service方法的,所以我们将断点打在HttpServlet的service方法中,此时查看整个调用栈如下

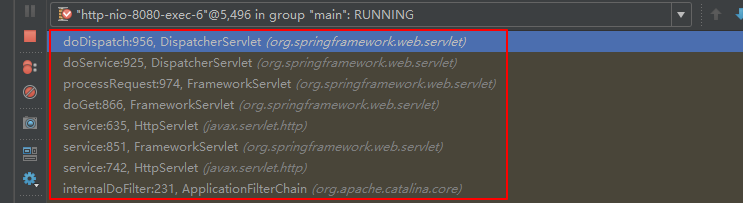

调用栈

从这里我们也知道了请求时如何从servlet到了DispatcherServlet的,我们先来看一下DispatcherServlet的doDiapatch的方法逻辑,这里把核心逻辑列出来了,把其他的一些非核心逻辑移除了

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
protected void doDispatch(HttpServletRequest request, HttpServletResponse response) throws Exception {
HttpServletRequest processedRequest = request;

//注意这里放回的是HandlerExecutionChain对象
HandlerExecutionChain mappedHandler = null;
boolean multipartRequestParsed = false;

ModelAndView mv = null;
Exception dispatchException = null;

//检查是否存在文件上传
processedRequest = checkMultipart(request);
multipartRequestParsed = (processedRequest != request);

// 根据当前request获取handler,handler中包含了请求url,以及最终定位到的controller以及controller中的方法
mappedHandler = getHandler(processedRequest);
if (mappedHandler == null) {
noHandlerFound(processedRequest, response);
return;
}

// 通过handler获取对应的适配器,主要完成参数解析
HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());


if (!mappedHandler.applyPreHandle(processedRequest, response)) {
return;
}

// 调用Controller中的方法
mv = ha.handle(processedRequest, response, mappedHandler.getHandler());

applyDefaultViewName(processedRequest, mv);
mappedHandler.applyPostHandle(processedRequest, response, mv);

processDispatchResult(processedRequest, response, mappedHandler, mv, dispatchException);

}

可以看到核心逻辑其实非常简单,首先检查是不是multipart request,如果是则对当前的request进行一定的封装(提取文件等),然后获取对应的handler(保存了请求url对应的controller以及method以及一系列的Interceptor),然后在通过handler获取到对应的handlerAdapter(参数组装),通过它来进行最终方法的调用

解析multipart

那么是如何解析当前请求是文件上传请求呢?这里直接进入到checkMultipart方法看看是如何解析的:

1
2
3
4
5
6
7
//我精简了下代码,只提取了核心逻辑
protected HttpServletRequest checkMultipart(HttpServletRequest request) throws MultipartException {
if (this.multipartResolver != null && this.multipartResolver.isMultipart(request)) {
return this.multipartResolver.resolveMultipart(request);
}
return request;
}

从这里可以看出通过multipartResolver判断当前请求是否是文件上传请求,如果是则返回MultipartHttpServletRequest(继承自HttpServletRequest).不是则返回原本request对象。
那么问题来了multipartResolver是什么时候初始化的呢?

我们在idea中可以直接将断点定位到multipartResolver属性上,进行请求访问这个时候会发现断点直接进入到了initMultipartResolver方法中,接着跟踪整个调用栈,可以发现调用关系如下:

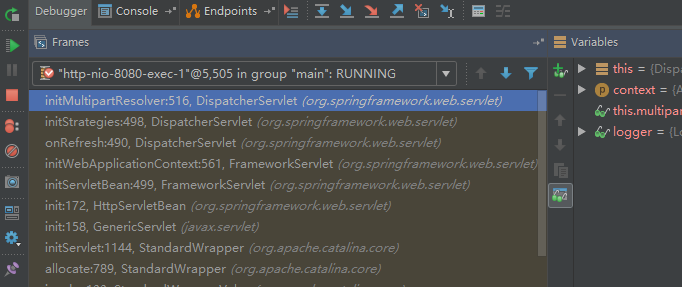

初始化multipartResovler

图上表明了是在初始化servlet的时候对multipartResolver进行了初始化的。

1
2
3
4
5
6
private void initMultipartResolver(ApplicationContext context) {

//从Spring中获取id为multipartResolver的类
this.multipartResolver = context.getBean("multipartResolver", MultipartResolver.class);
}

MultipartResolver接口有CommonsMultipartResolver以及StandardServletMultipartResolver2种实现,CommonsMultipartResolver接口是依赖于commons-upload组件实现的,而 StandardServletMultipartResolver是依赖于Servlet的part(servlet3才存在)实现的.两者判断是否是文件上传请求的方法isMultipart均是通过判定请求方法是否为post以及content-type头是否包含multipart/来进行判定的。

DispatchServlet初始化了哪些内容

1
2
3
4
5
6
7
8
9
10
11
protected void initStrategies(ApplicationContext context) {
initMultipartResolver(context); //初始化multipartResolver
initLocaleResolver(context);//初始化localeResolver
initThemeResolver(context);//初始化themResolver
initHandlerMappings(context);//初始化handerMappings
initHandlerAdapters(context);//初始化handlerAdapters
initHandlerExceptionResolvers(context);
initRequestToViewNameTranslator(context);
initViewResolvers(context);//初始化试图解析器
initFlashMapManager(context);
}

这些初始化的内容都会在后面被逐一使用,这里先有一个印象。

根据请求获取mapperHandler

还是进入到getHander方法中看看到底做了什么?

1
2
3
4
5
6
7
8
9
10
11
12
13
@Nullable
protected HandlerExecutionChain getHandler(HttpServletRequest request) throws Exception {
if (this.handlerMappings != null) {
for (HandlerMapping hm : this.handlerMappings) {
HandlerExecutionChain handler = hm.getHandler(request);
if (handler != null) {
return handler;
}
}
}
return null;
}

根据HandlerMapping来查看对应的handler,那么进入到initHandlerMappings方法中查看如何初始化handlerMappings

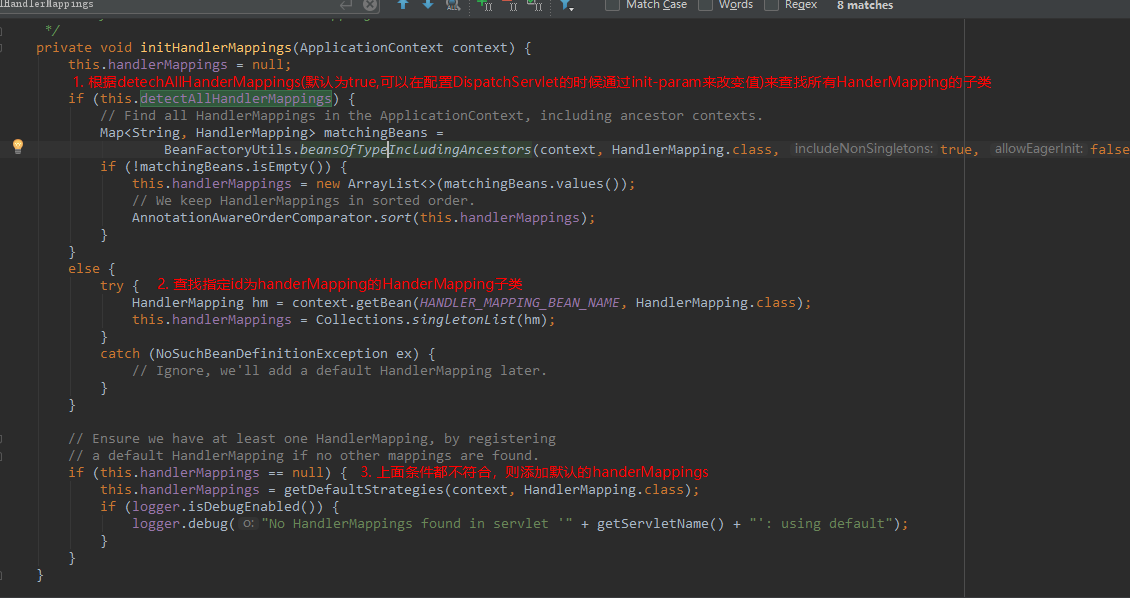

初始化handlerMappings

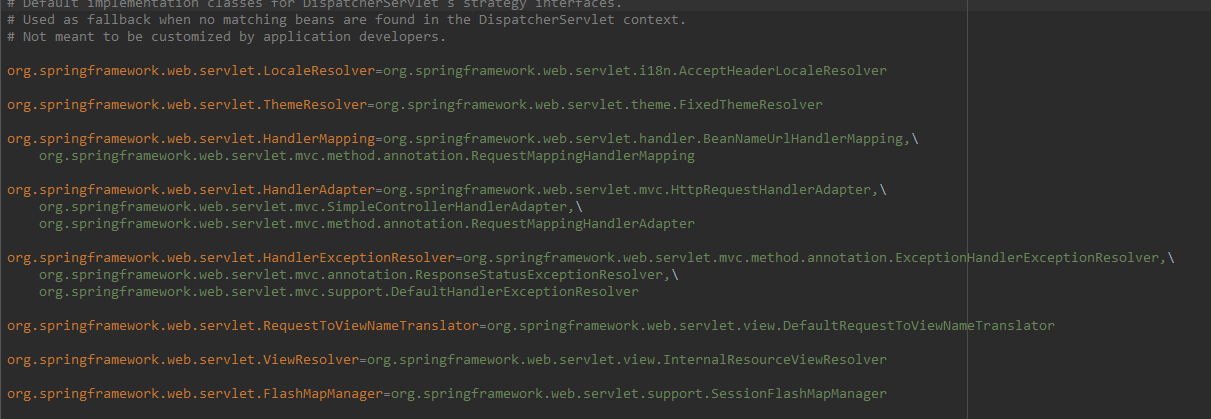

其中获取默认的handlerMappings是去spring-webmvc的org.springframework.web.servlet中的DispatcherServlet.properties中查找,文件内容是这样的

DispatcherServlet.properties
因为detechAllhanderMappings默认为true,所以会获取到所有HanderMapping的实现类,来看看它的类图结构是怎样的

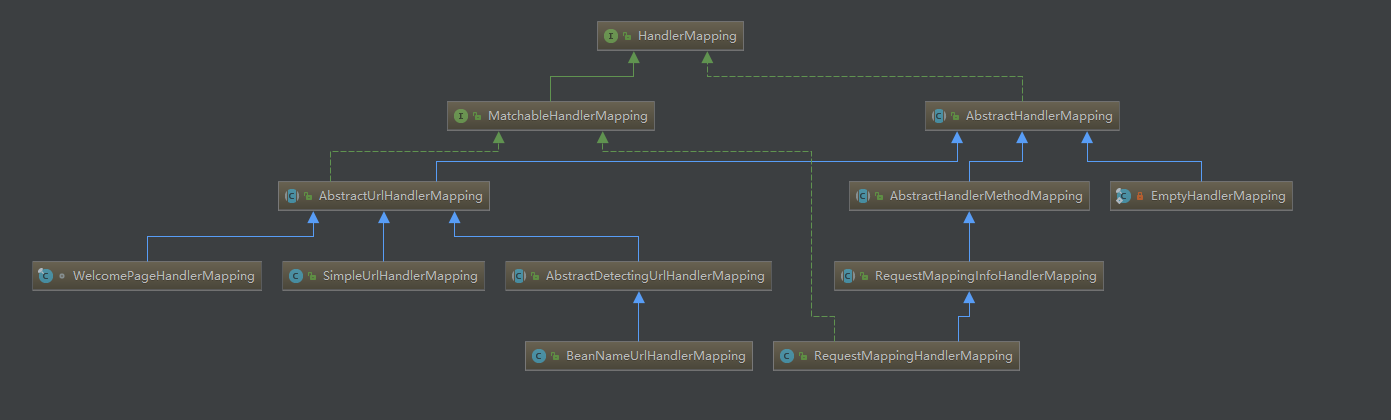

HandlerMapping类图

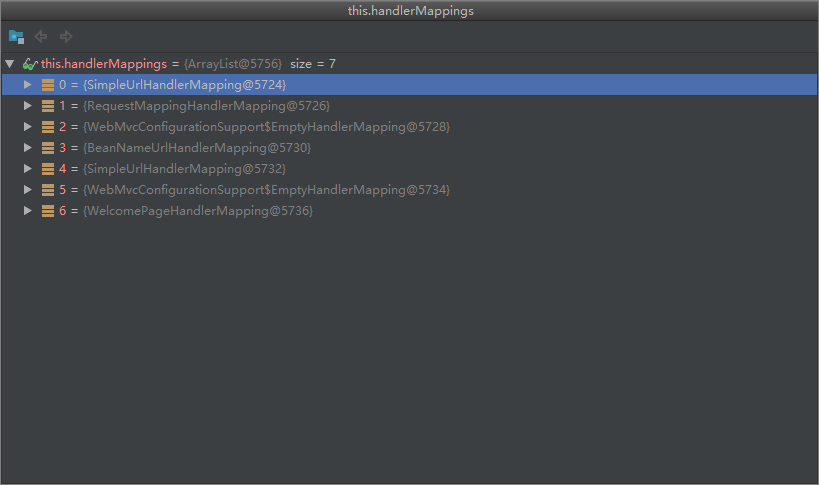

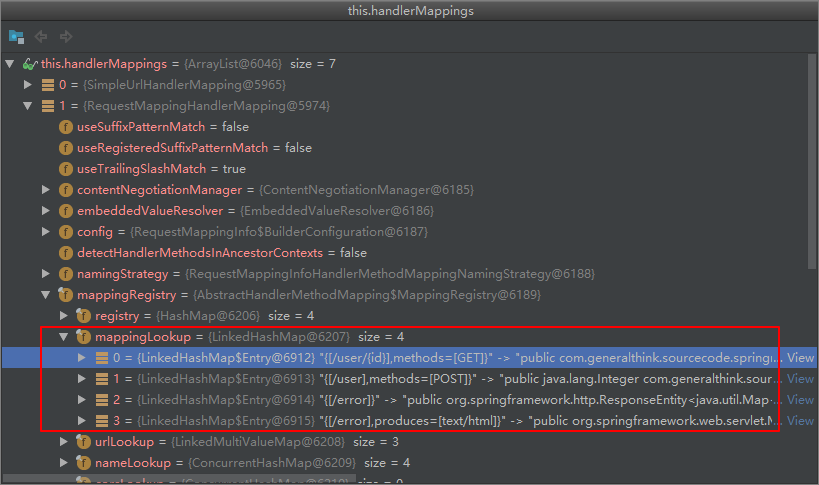

this.handlerMappings的值

这几个HandlerMapping的作用如下:
SimpleUrlHandlerMapping : 允许明确指定URL模式和Handler的映射关系,内部维护了一个urlMap来确定url和handler的关系
BeanNameUrlHandlerMapping: 指定URL和bean名称的映射关系,不常用,我们的关注点也主要集中在RequestMappingHandlerMapping中

这里也基本明确了HandlerMapping的作用:帮助DispatcherServlet进行Web请求的URL到具体类的匹配,之所以称为HandlerMapping是因为在SpringMVC中并不局限于
必须使用注解的Controller我们也可以继承Controller接口,也同样可以使用第三方接口,比如Struts2中的Action
RequestMappingHandlerMapping

接着看下getHandler的实现:

1
2
3
4
5
6
7
8
9
10
11
12
13
@Nullable
protected HandlerExecutionChain getHandler(HttpServletRequest request) throws Exception {
if (this.handlerMappings != null) {
for (HandlerMapping hm : this.handlerMappings) {
HandlerExecutionChain handler = hm.getHandler(request);
if (handler != null) {
return handler;
}
}
}
return null;
}

返回的handler是HandlerExecutionChain,这其中包含了真实的handler以及拦击器,可以在执行前,执行后,执行完成这三个阶段处理业务逻辑。
RequestMappingHandlerMapping的getHandler的调用逻辑如下:

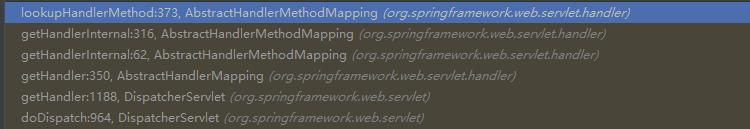

调用逻辑

会遍历所有Controller的url查看是否有符合条件的match(head,url,produce,consume,method都要满足要求),采用antMatcher的方式来进行url匹配,如果匹配上了则返回对应的handler,否则返回null,如果映射发现有重复的映射(url映射相同,请求方法相同,参数相同,请求头相同,consume相同,produce相同,自定义参数相同),则会抛出异常。

而SimpleUrlHandlerMapping的调用逻辑如下:
SimpleUrlHandlerMapping调用逻辑

其中维护了url到handler的映射,先通过url到urlMap中找对应的handler,如果没有找到则尝试pattenMatch,成功则返回对应的handler,未匹配则返回null。

会发现处理HandlerMapping这里运用了模板方法,在抽象类中定义好了业务逻辑,具体实现只需要实现自己的业务逻辑即可。同时也符合开闭原则,完全是面向接口编程,不得不让人叹服这里的涉及逻辑。

分析到这里的时候我们会发现我们之前定义的Controller明显是符合RequestMappingHandlerMapping的策略的,所以返回的HandlerExecutionChain已经包含了需要访问的方法的全路径了。

关于HandlerAdapter

HandlerMapping会通过HandlerExecutionChain返回一个Object类型的Handler对象,用于Web请求处理,这里的Handler并没有限制具体是什么类型,一般来说任何类型的Handler都可以在
SpringMVC中使用,只要它是用于处理Web请求的处理对象就行。

不过对于DispatcherServlet来说就存在问题了,它无法判断到底使用的是什么类型的Handler,也无法知道是调用Handler的哪个方法来处理请求,为了以同意的方式来调用各种类型的Handler,
DispatcherServlet将不同Handler的调用职责转交给了一个成为HandlerAdapter的角色。

先看一下HandlerAdpter接口的定义

1
2
3
4
5
6
7
8
9
10
11
12
public interface HandlerAdapter {

boolean supports(Object handler);


@Nullable
ModelAndView handle(HttpServletRequest request, HttpServletResponse response, Object handler) throws Exception;


long getLastModified(HttpServletRequest request, Object handler);
}

主要关注supports和handle方法。先看下DispatcherServlet中handlerAdapters的初始化过程,和handlerMappings的初始化过程是类似的

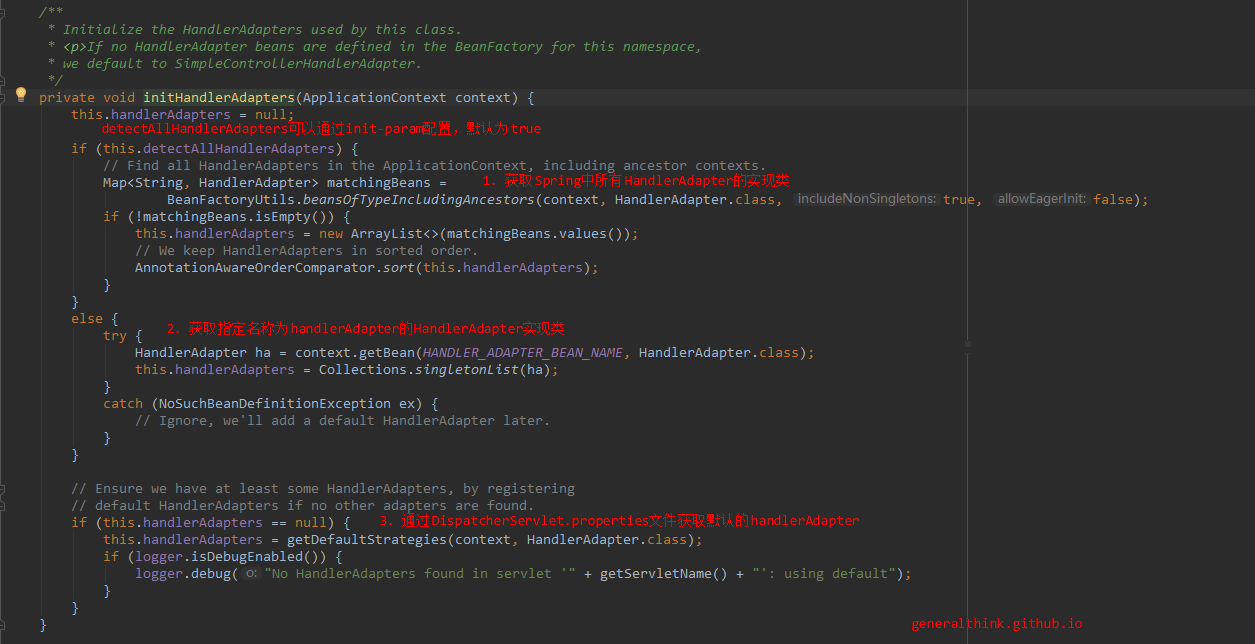

初始化HandlerAdapters

接着在看一下HandlerAdapter的类关系

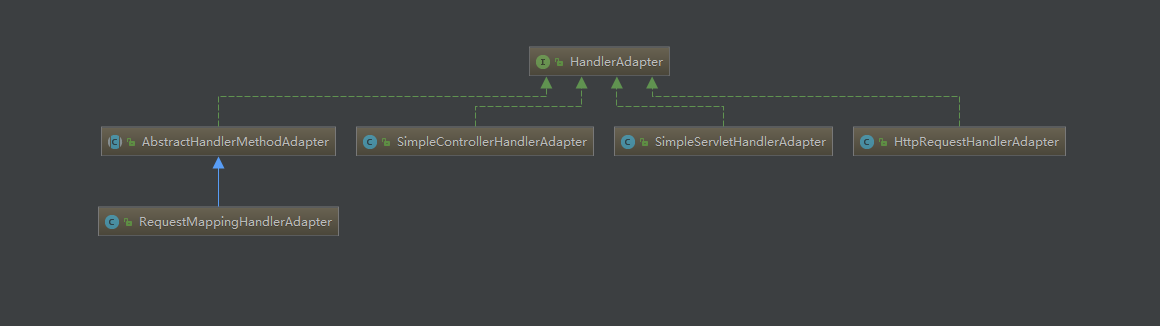

HandlerAdapter类图

同样的,仍然通过合适的策略寻找对应的Adapter,我们主要关注的是RequestMappingHandlerAdapter(其他的用得很少),所以这里就主要讲解它。查看它support的实现代码:
supports方法

在上面关于handler的说明中说了其实Object handler实际上是HandlerMethod,所以这里对应的HandlerAdapter就是RequestMappingHandlerAdapter。

找到对应的适配器之后,这个时候就可以调用真正的逻辑了。在这之前使用者可以通过拦截器做一些事儿,比如记录日志,打印执行时间等,所以如果想要在执行的方法之前添加一条语句,我们只需要配置自己的拦击器即可。

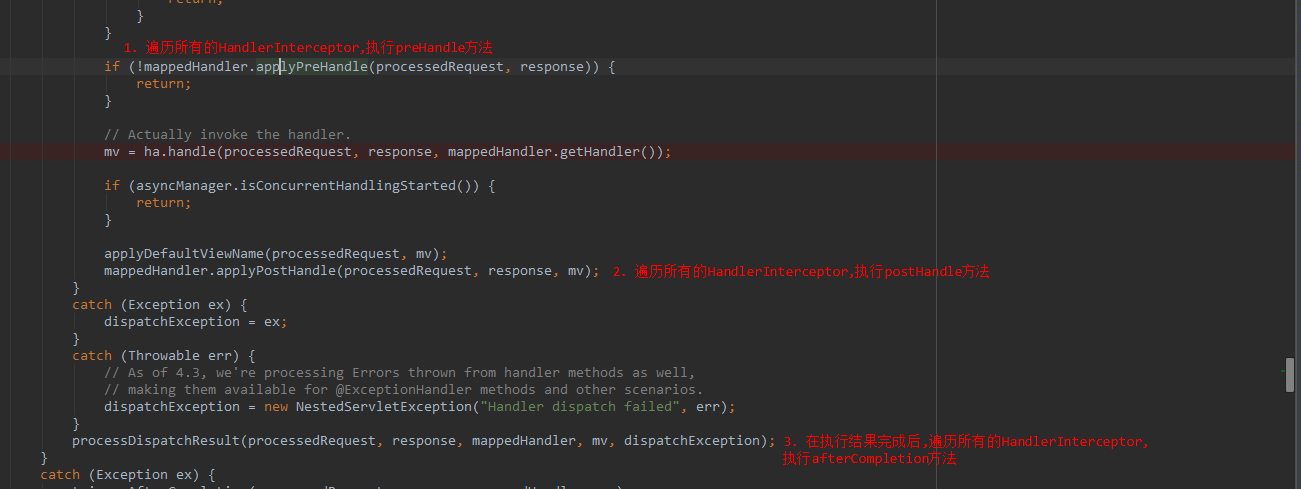

执行拦截器方法

接下来我们重点分析handle方法,看看它到底会做什么?,先看一下handle方法的执行流程,同样的adapter同样使用了模板方法,先在父类里面定义流程,子类只需要实现逻辑即可,所以这里首先会调用AbstracthandlerMethodAdapter的invokeHadlerMethod方法,其中对HandlerMethod进行了封装。

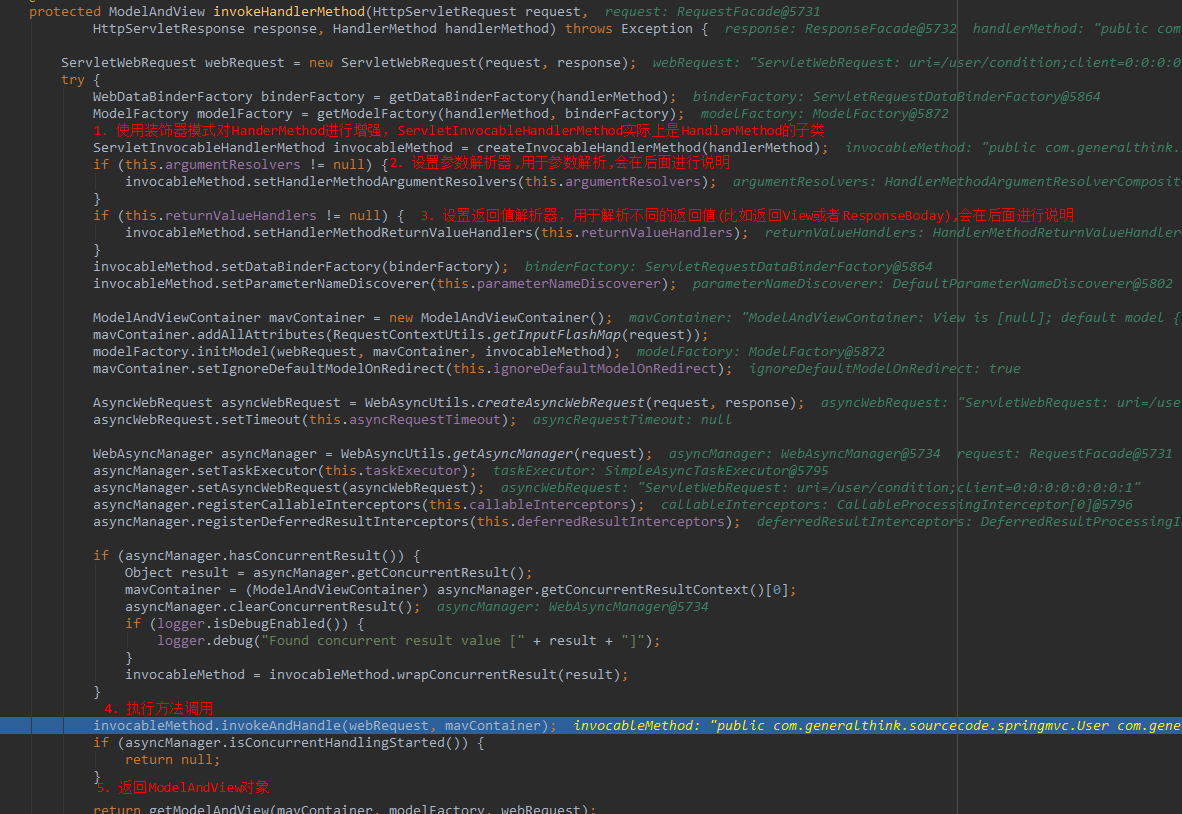

invokeHandle

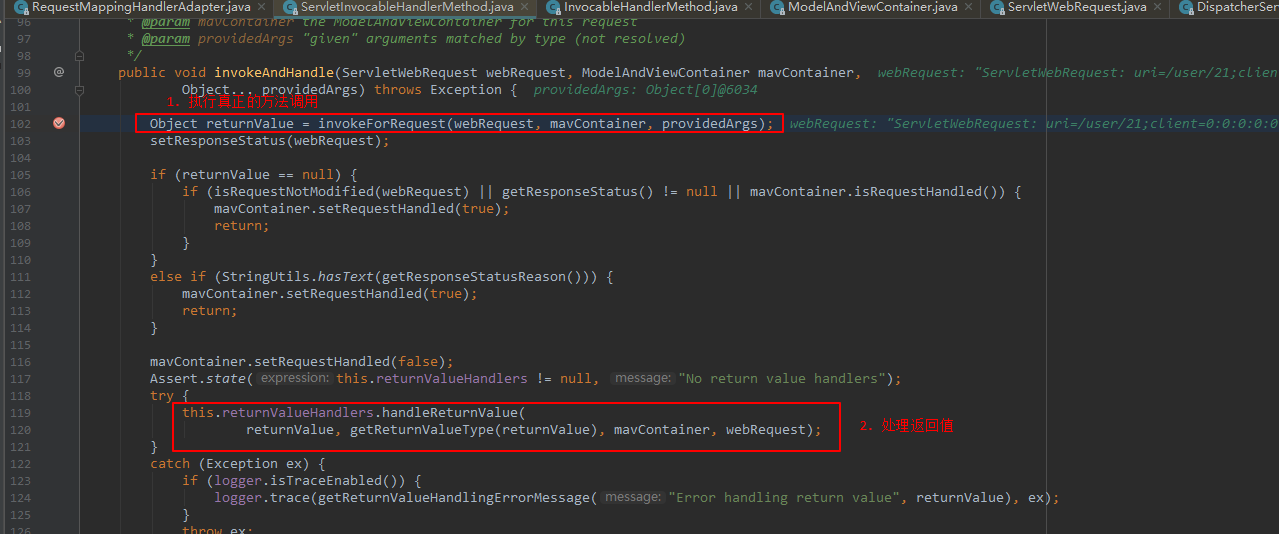

invokeAndHandle

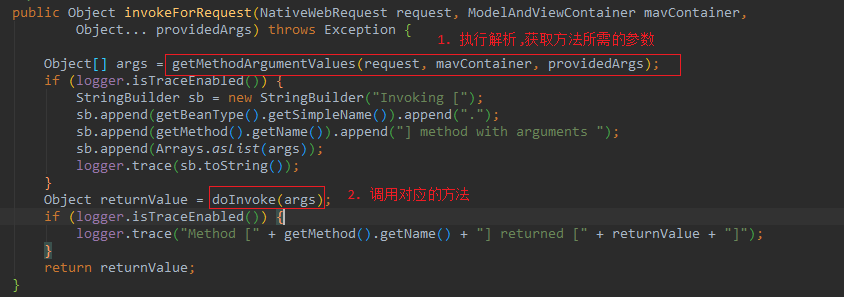

我们进入到第一步,看看invokeForRequest方法中主要做了什么
invokeForRequest

发现这个方法的调用逻辑实际上很简单,就是解析参数,然后调用方法。我们来看一下如何进行参数解析的呢?

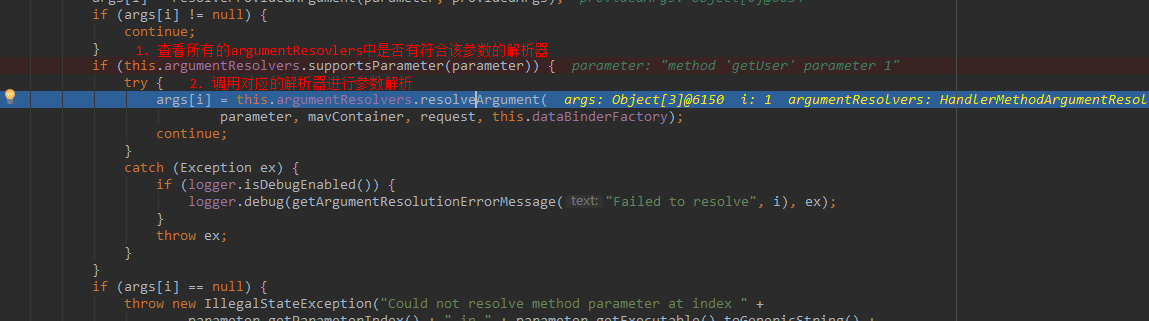

参数解析

可以看到几乎所有的核心逻辑都集中到了argumentResovlers中去,那么支持的arguementResolver有哪些?又是在哪里初始化的呢?

首先需要定位到这个属性是从哪里过来的,RequestMappingHandlerAdapter实现了InitializingBean,所以在初始化的时候会执行afterPropertiesSet方法,在这其中对arguementResolvers以及returnValueHandlers进行了初始化。
不同的resovler支持的参数解析不一样,比如说有支持HttpServletRequest注入的,有支持HttpServletREsponse注入的还有支持body体注入的等等。

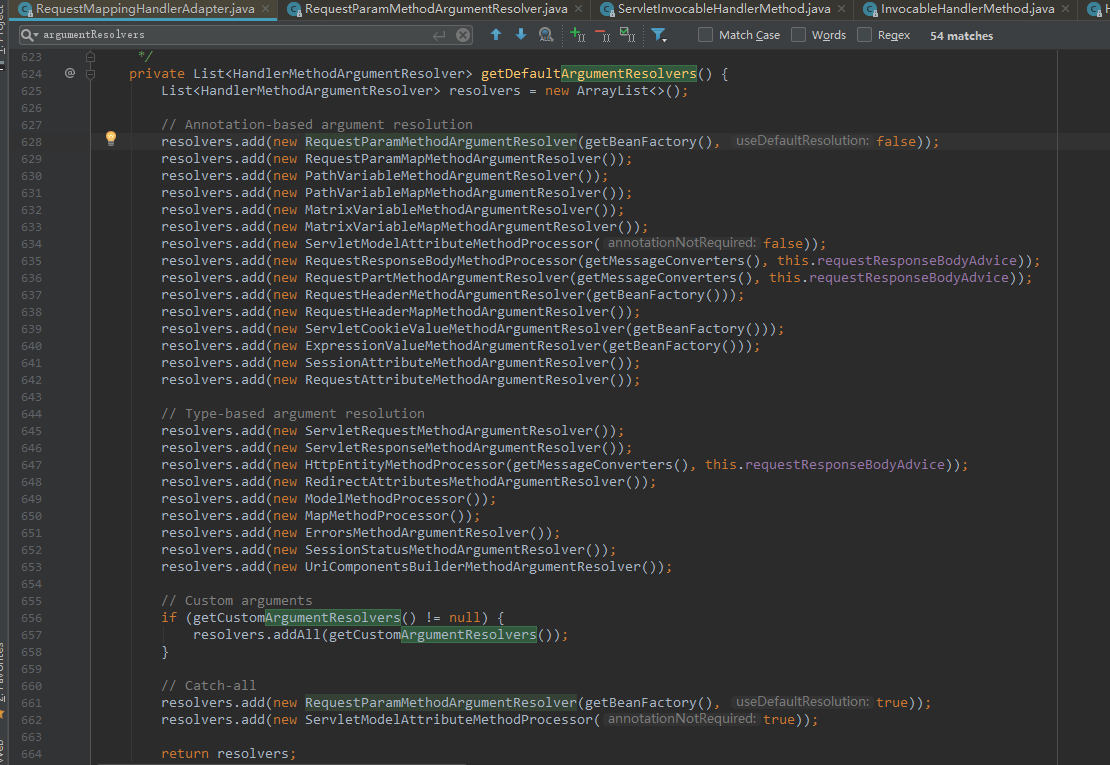

arguementResovler初始化

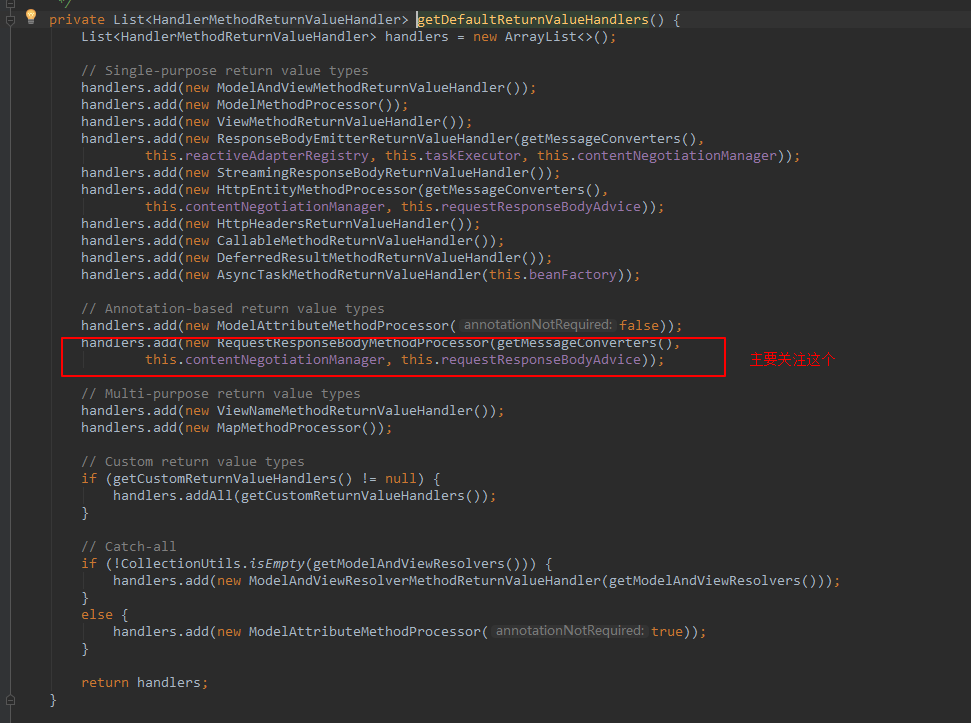

returnValueHandlers初始化

经过参数解析之后就得到了反射需要的数据了,class,method以及参数,最后通过java的反射api调用即可。

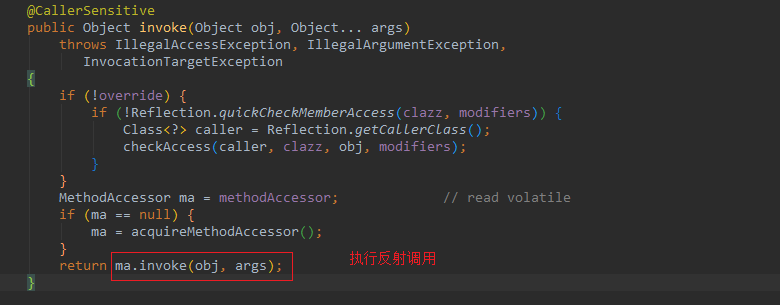

反射调用

至此,springmvc的整个调用流程基本就清晰了。

但是到了这里问题仍然没有结束,因为我们还不知道参数具体是如何解析的。比如get方式提交的数据?post方式提交的数据?如何转换成对象的?这写问题都还存在,那我们继续研究。
这里我使用postman工具来发起请求,首先访问 Get http://localhost:8080/user/condition?name=zhangsan&age=25,定位到resolveArgument方法

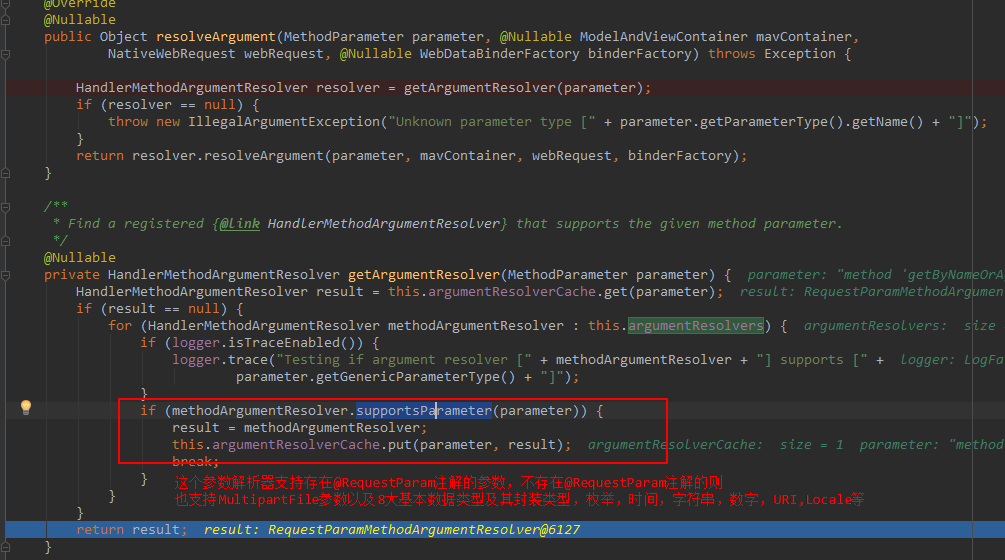

如何获取具体的arguementResolver

接着又执行revolver.resolveArgument方法,同样的这里还是使用的模板方法,在抽象类AbstractNamedValueMethodArgumentResolver中定义流程,各个子类只需要实现自己的逻辑即可。RequestParamMethodArgumentResolver的参数就是通过request.getParameter来获取到的。获取到了参数之后就执行反射调用,这个时候就执行了我们写的UserController的对应方法,获取到了User对象,接下来就是处理返回值了,通过returnValueHandlers进行处理

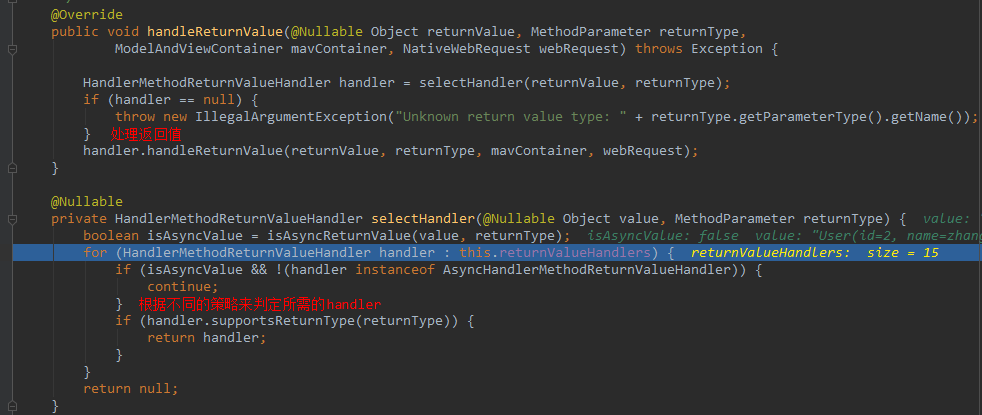

处理返回值

handler会根据返回的类型对数据进行处理,比如说这里就通过response向请求方输出数据,输出数据也是通过messageConverter来实现的

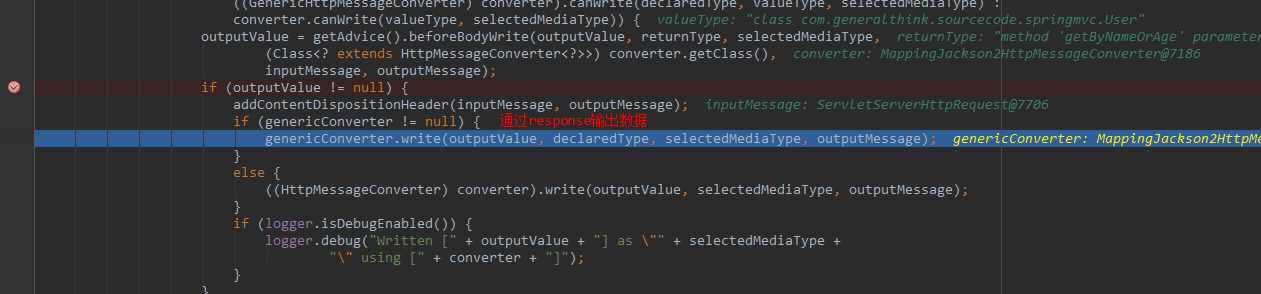

处理数据输出

最后获取ModalAndView对象,但是这里由于没有modalAndView所以返回的null.最后在DispatcherServlet的processDispatchResult方法的调用逻辑如下

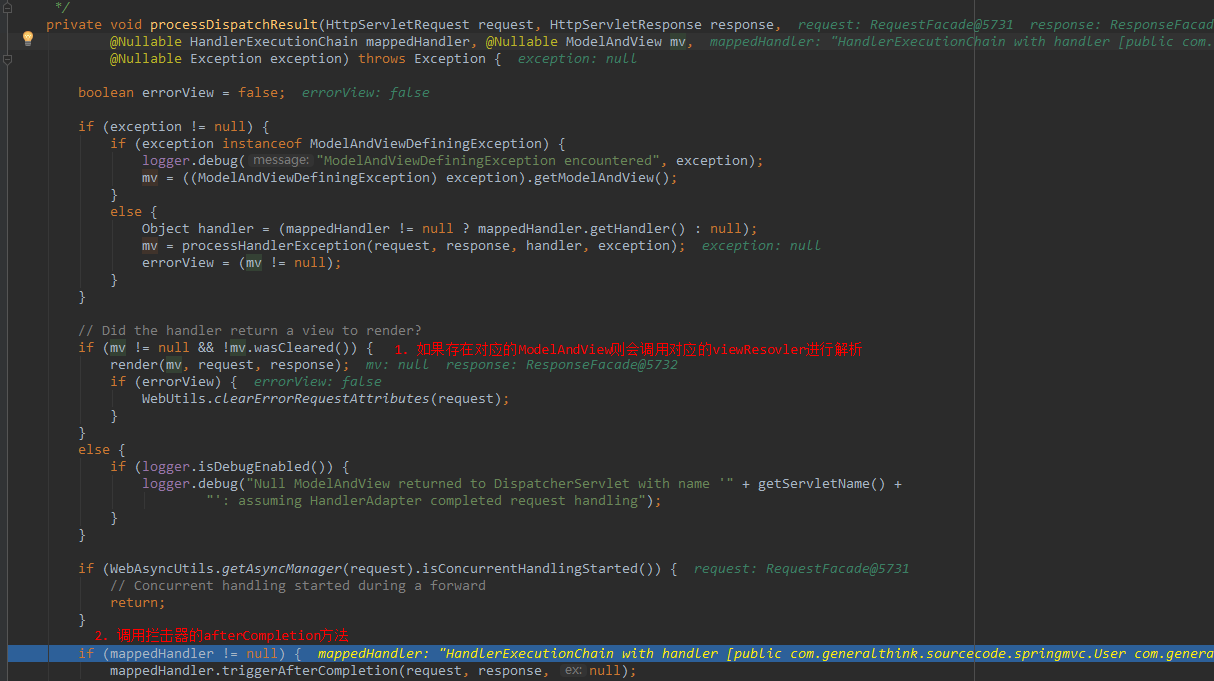

最后的处理

那么对于这样的请求又时如何解析的呢?

1
2
3
4
5
6
7
8
@PostMapping
public Integer saveUser(@RequestBody User user) {

Integer id = user.getName().hashCode() - user.getAge().hashCode();

return id > 0 ? id : -id;
}

同样我们聚焦在解析参数的时候,在上一个get请求的示例中我说了会先访问AbstractNamedValueMethodArgumentResolver,但是在处理@RequestBody的参数中它使用的是RequestResponseBodyMethodProcessor,它复写了resolveArgument方法。所以不会去执行父类的逻辑。

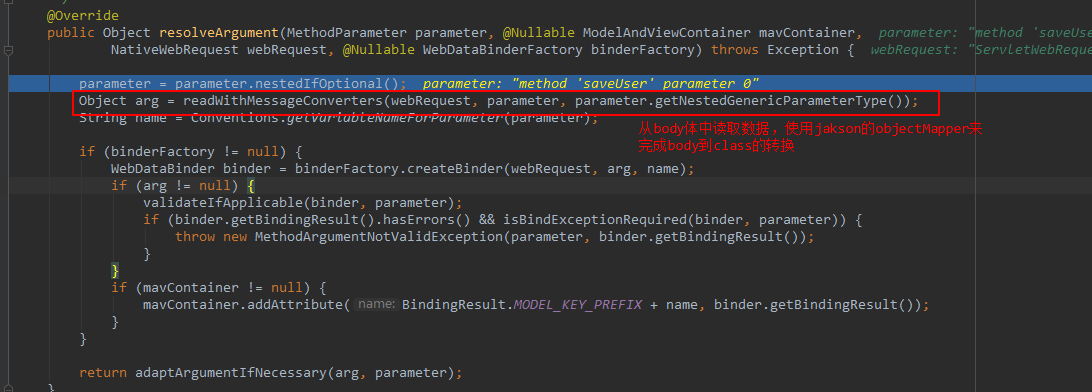

参数解析

这里最后会定位到jakson的objectMapper中, 在spring boot中,默认使用Jackson来实现java对象到json格式的序列化与反序列化。当然是可以配置messageConvert的,只需要实现Spring的HttpMessageConverter即可。

源码分析到这里就结束了,当然其中还存在一些没有讲的地方,比如View的渲染呀,一般视图是多种多样的,又html,xml,jsp等等,所以springmvc也提供了接口供用户选择自己需要的模板,只需要实现ViewResolver接口即可。还有关于Theme,MessageResource,Exception的处理等等,如果铺开来讲篇幅实在是太长了,我更相信掌握了核心流程看其他的处理就会很简单了,所以这里也就不对其他枝节内容做分析了。

一图胜千言

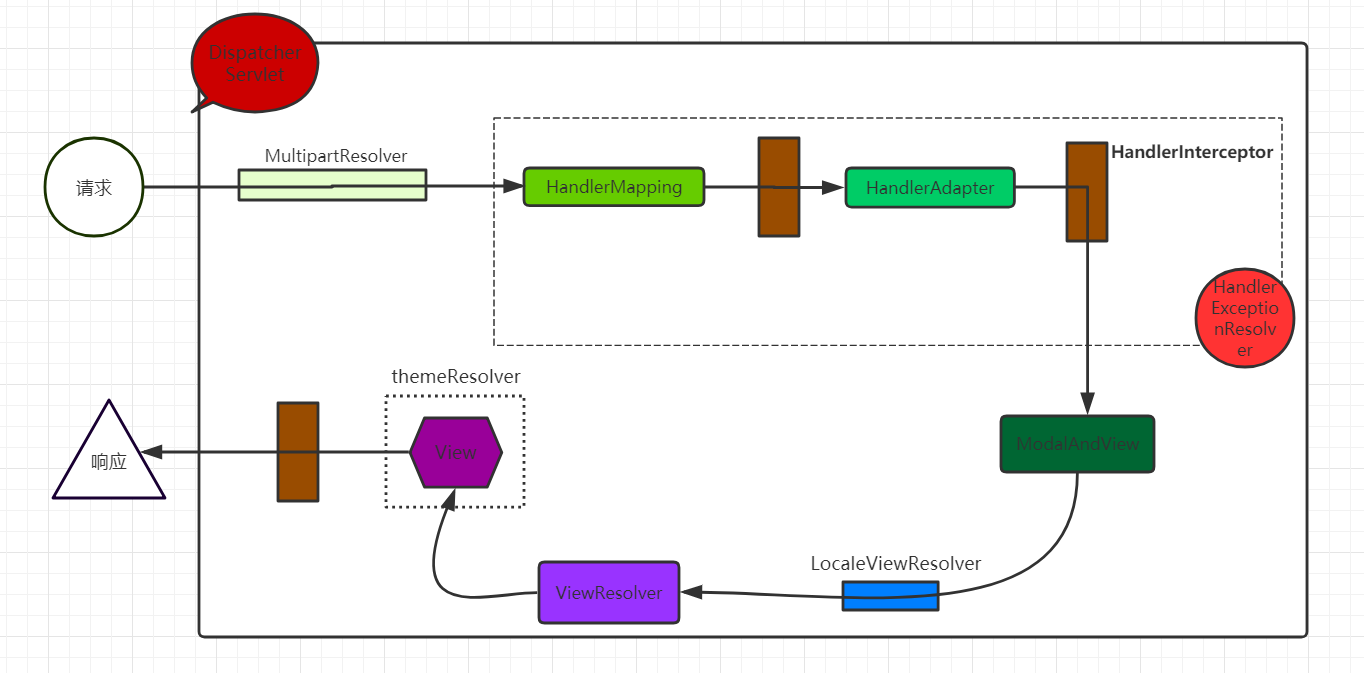

SpringMVC流程图
