AQS源码分析

如何看待AQS?

看了Synchronized的实现方式之后,再来看JDK的AQS,感觉就比较简单了,它的行为有点像银行排队,银行有很多窗口处理很多业务,不同的窗口处理不同的业务,比如有个人业务,也有金融业务,也有公司业务等,每个窗口都有很多人排队。一般来讲当你在窗口处理业务的时候是不会有人来打扰你的,不一般的时候是什么时候呢?那就是资料分发窗口,谁来了都给你一张资料,一边看去吧。

而且当你去处理业务的时候,你可能有些资料忘记带了,然后你又要重新去取资料,取完之后回来继续排队。

所以说,代码源于生活,古人诚不欺我。

带着问题看源码

  1. AQS中是如何实现线程阻塞的?
  2. AQS为什么支持多个Condition?
  3. 线程唤醒的时候顺序是怎样的?

带着问题去看源码比一猛子扎进源码的海洋好,所以我建议你带着这几个问题去看AQS源码。

CLH队列

AQS是一个抽象类,很多类都是基于它来实现自己的特有的功能的,比如Lock,Semaphore,CountDownLatch等,我们都知道对于一个共享变量,为了线程安全,同一时刻肯定只能有一个线程线程可以写这个变量,也就是只有一个线程能拿到锁。那么那些没有拿到锁的线程是怎么被阻塞的呢?

AQS中维护了一个基于链表实现的FIFO队列(官方叫它CLH锁),那些没有获取到锁的线程会被封装后放入都在这个队列里面,我们来看下这个队列的定义

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
static final class Node {

// 共享模式
static final Node SHARED = new Node();

// 排它模式,默认
static final Node EXCLUSIVE = null;

// 当前线程的一个等待状态,默认值为0
volatile int waitStatus;

// 前一个节点
volatile Node prev;

// 后一个节点
volatile Node next;

// 入队到这个节点的线程
volatile Thread thread;

// 下一个等待condition的节点或者是特殊的节点值: SHARED
Node nextWaiter;
}

这里共享模式和排它模式是什么意思呢?排它模式是表示同时只能有一个线程获取到锁执行,而共享模式表示可以同时有多个线程执行,比如Semaphore/CountDownLatch。

waitStatus除了默认值外还有三个值,分别代表不同的含义

  1. CANCELLED = 1 : 表示当前节点已经不能在获取锁了,当前节点由于超时或者中断而进入该状态,进入该状态的节点状态不会再发生变化,同时后续还会从队列中移除。
  2. SIGNAL = -1 : 表示当前节点需要去唤醒后继节点。 后继节点入队时,会将当前节点的状态更新为SIGNAL
  3. CONDITION = -2 : 当前节点处于条件队列中,当其他线程调用了condition.signal()后,节点会从条件队列转义到同步队列中
  4. PROPAGATE = -3 : 当共享锁释放的时候,这个状态会被传递到其他后继节点

其实原本的CLH队列是没有prev这个指针的,它存在的意义是那些取消锁获取的线程需要被移除掉。

Synchronized的wait只能有一个条件队列(WaitSet),而AQS则是支持多个条件队列,其中条件队列的关键数据结构如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

public class ConditionObject implements Condition, java.io.Serializable {

// condition queue中的头节点
private transient Node firstWaiter;

// condition queue中的尾节点
private transient Node lastWaiter;

/**
* 创建一个新的condition
*/
public ConditionObject() { }

// 类似于Object的notify
public final void signal() {
...
}

// 类似于Object的wait
public final void await() throws InterruptedException {
...
}

}

AQS支持多个Condition的原因就是每个ConditionObject都对应一个队列,所以它可以支持多个Condition。

如果多个线程请求同一把锁,有的线程阻塞在请求锁上面,有的锁阻塞到等待某个条件成立。 那么当持有锁的线程让出锁的时候,哪个线程应该获取到锁呢?

当获取了锁的线程调用了signal()时,它又会不会从条件队列(condition queue)中出队一个node,加入到同步队列中呢?答案是会的。

如果我说AQS分析完毕,你们会不会打我?

哈哈哈,各位放下键盘,扶我起来,我还能在水一会儿。

AQS中除了这两个类之外,还有AQS本身还有几个重要的属性,它们共同构成了AQS这个框架类的基础结构

1
2
3
4
5
6
7
8
9
10

// wait queue(或者叫做同步队列)的头节点
private transient volatile Node head;

// wait queue(或者叫同步队列)的尾节点
private transient volatile Node tail;

// 资源
private volatile int state;

看到了head和tail,是不是一个双向链表的含义跃然纸上了。

AQS 中的state变量,对不同的子类有不同的含义,该变量对 ReentrantLock 来说表示加锁状态,对Semaphore来说则是信号量的数量。总之它们都是基于AQS中的state来实现各自独有功能的。

这里的state我觉得更应该叫做资源,就类似于去银行排队时取的票。对于ReentrantLock来说,这个资源只有1个,对于Semaphore或者CountDownLatch来说资源可以有很多个。

Unsafe讲解

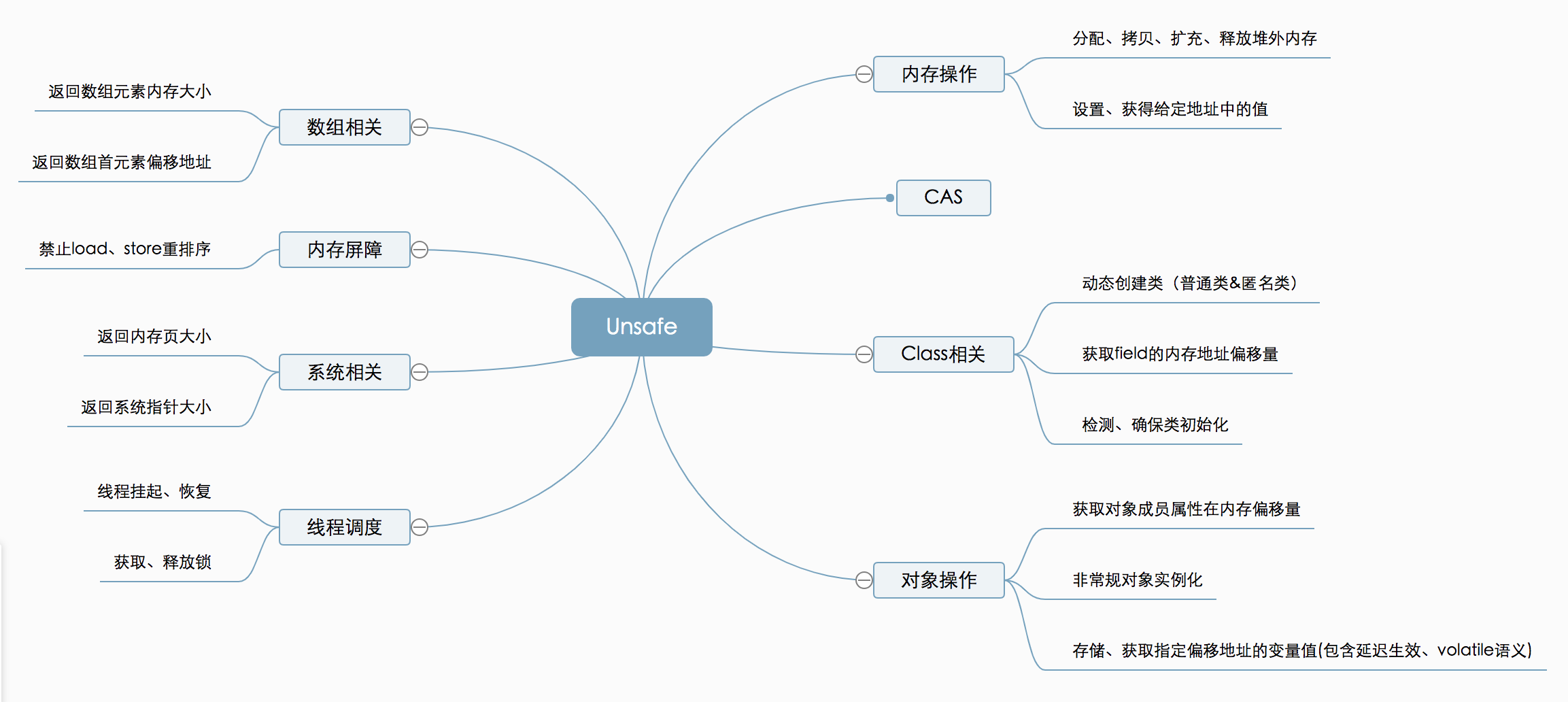

unsafe是一个非常强大的类,通过它提供的API,我们可以操作内存,修改对象属性值,甚至内存屏障,加锁解锁都能通过它完成

unsafe

图片来自于: https://tech.meituan.com/2019/02/14/talk-about-java-magic-class-unsafe.html

AQS中就使用了unsafe来实现线程的阻塞以及修改属性的值,这里把AQS中涉及到unsafe的方法列出来

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

// 阻塞当前线程
public native void park(boolean isAbsolute, long time);

// 解锁指定的线程
public native void unpark(Object thread);

// 获取字段的偏移地址
public native long objectFieldOffset(Field f);

// CAS更新对象的值为x,当现在的值是expected
public final native boolean compareAndSwapObject(Object o, long offset,
Object expected,
Object x);
// CAS更新
public final native boolean compareAndSwapInt(Object o, long offset,
int expected,
int x);

park和unpark的底层实现其实还是之前我们讲解过的pthread,这里不再讲解,感兴趣的可以去看看之前关于synchronized的文章。

1
2
3
4
5
6
7
8
9

UNSAFE_ENTRY(void, Unsafe_Park(JNIEnv *env, jobject unsafe, jboolean isAbsolute, jlong time))

...

thread->parker()->park(isAbsolute != 0, time);
...

UNSAFE_END

修改对象的属性值,我们用一段代码来演示

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
public class UnSafeDemo {

public static void main(String[] args) throws Exception {

Field theUnsafe = Unsafe.class.getDeclaredField("theUnsafe");
theUnsafe.setAccessible(true);
Unsafe unsafe = (Unsafe) theUnsafe.get(null);

Student student = new Student();
student.setAge(18);

long ageOffset = unsafe.objectFieldOffset(Student.class.getDeclaredField("age"));

// cas修改student的age为20
unsafe.compareAndSwapInt(student, ageOffset, 18, 20);
System.out.println(student.getAge());
}

}


class Student {
int age;

public int getAge() {
return age;
}

public void setAge(int age) {
this.age = age;
}
}

上面代码的输出结果为 20,我们通过首先通过objectFieldOffset获取到age属性的内存偏移地址,然后通过compareAndSwapInt将age属性的值修改为20。

比如对于一维数组a[10],基地址是0x000000,那么a[1]的内存地址就是0x000001 = 0x000000(基地址) + 1(偏移量)

源码分析

其他类如果要想将AQS作为基类以实现自己的功能,只需要根据需求实现以下方法就行了

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
// 尝试获取锁
protected boolean tryAcquire(int arg) {
throw new UnsupportedOperationException();
}

// 尝试释放锁
protected boolean tryRelease(int arg) {
throw new UnsupportedOperationException();
}

// 尝试获取共享锁
protected int tryAcquireShared(int arg) {
throw new UnsupportedOperationException();
}

// 尝试释放共享锁
protected boolean tryReleaseShared(int arg) {
throw new UnsupportedOperationException();
}

// 锁是否被独占
protected boolean isHeldExclusively() {
throw new UnsupportedOperationException();
}

AQS中获取锁的方法是在acquire()中,释放锁的方法是release(),如果我们想要实现自定义的锁的时候,只需要根据自己的需求实现对应的tryXXX方法就行了,为了简化分析,我们只分析独占锁的源码。

获取锁

1
2
3
4
5
public final void acquire(int arg) {
if (!tryAcquire(arg) &&
acquireQueued(addWaiter(Node.EXCLUSIVE), arg))
selfInterrupt();
}

我们假设tryAcquire返回false(不关心子类实现),也就是现在锁已经被其他线程占有了。现在又有线程来获取锁肯定是会获取失败的,所以失败的线程会被封装成Node插入到队列中

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
private Node addWaiter(Node mode) {

// 将nextWaiter设置为EXCLUSIVE,表示节点正以独占模式等待
Node node = new Node(Thread.currentThread(), mode);

// Try the fast path of enq; backup to full enq on failure
Node pred = tail;
if (pred != null) {
node.prev = pred;
// CAS将tail节点更新为node
if (compareAndSetTail(pred, node)) {
pred.next = node;
return node;
}
}

// 如果执行到这里就存在两种情况
// 1. pred == null,表示是第一次插入,当前同步队列中没有其他线程
// 2. 表明有其他线程修改了tail的值,导致CAS修改tail失败
enq(node);
return node;
}


// CAS更新tail节点
private Node enq(final Node node) {
for (;;) {
Node t = tail;

// 处理第一次插入的情况,这里head = new Node()
if (t == null) {
if (compareAndSetHead(new Node()))
tail = head;
} else {

// 处理竞争激烈的情况或者第一次插入后未建立链路关系的情况
node.prev = t;
if (compareAndSetTail(t, node)) {
t.next = node;
return t;
}
}
}
}

上面逻辑很简单,就是构造一个排它锁模式的node,插入队列中(尾插入)。

但是你尤其需要注意到enq中,当节点第一次插入的时候,head的值是new Node(),它是一个虚拟节点,这个节点本身没有可运行的线程。

在链表中,使用这种虚拟节点很正常,有时候更加有利于操作。

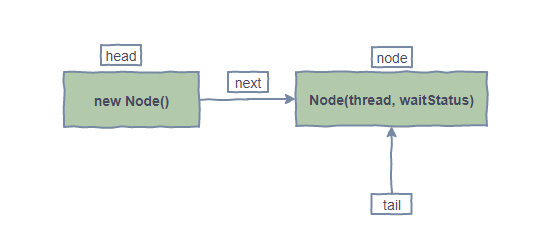

enq执行完成后就形成了这样的链路关系:

enq

acquireQueued的源码如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

final boolean acquireQueued(final Node node, int arg) {
boolean failed = true;
try {
boolean interrupted = false;
for (;;) {
final Node p = node.predecessor();

// 1. 如果前一个节点是头节点,则尝试再次获取锁(机会更大)
if (p == head && tryAcquire(arg)) {
setHead(node);
p.next = null; // help GC
failed = false;
return interrupted;
}

// 2. 获取锁失败,需要检查并更新节点状态
if (shouldParkAfterFailedAcquire(p, node) &&
parkAndCheckInterrupt())
interrupted = true;
}
} finally {
// 3. 如果线程被中断,需要将节点从队列中移除
if (failed)
cancelAcquire(node);
}
}

逻辑也比较简单明了,在线程被阻塞之前,如果前一个节点是头节点(head),那么在尝试去获取一次锁,如果成功了就直接返回。

如果还是失败的话,就更新下节点状态,然后将线程阻塞

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
private static boolean shouldParkAfterFailedAcquire(Node pred, Node node) {
int ws = pred.waitStatus;

// 前置节点已经是SIGNAL了,可以放心的park了
if (ws == Node.SIGNAL)
return true;
if (ws > 0) {
// 如果前置节点状态是CANCELLED,需要将节点移除
do {
node.prev = pred = pred.prev;
} while (pred.waitStatus > 0);
pred.next = node;
} else {
// 这就是我们之前说的在入队的时候,会通过CAS将前置节点的状态设置为SIGNAL
compareAndSetWaitStatus(pred, ws, Node.SIGNAL);
}
return false;
}

线程阻塞的代码更简单

1
2
3
4
5
6
7
private final boolean parkAndCheckInterrupt() {

// 调用了unsafe的park阻塞当前线程
LockSupport.park(this);
return Thread.interrupted();
}

至此,获取锁的源码就解析完成了。

从上面的代码,我们可以知道 head --> next --> next --> tail 这样的数据结构组成了同步队列,等待获取锁的线程会被封装成node插入到队列中去。

释放锁

release()中主要调用了unparkSuccessor()方法来唤醒后继节点,源码如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

// 传入的node是head节点
private void unparkSuccessor(Node node) {

// 1. 获取结点状态
int ws = node.waitStatus;

// 2. 使用CAS更新waitStatus为默认值0
if (ws < 0)
compareAndSetWaitStatus(node, ws, 0);

// 3. 通过循环找到后继节点中状态不为CANCELLED的节点
Node s = node.next;
if (s == null || s.waitStatus > 0) {
s = null;
for (Node t = tail; t != null && t != node; t = t.prev)
if (t.waitStatus <= 0)
s = t;
}
// 4. 调用unsafe解锁线程
if (s != null)
LockSupport.unpark(s.thread);
}

之前提到过head节点是虚拟节点,所以会调用unsafe.park去解锁head.next节点

条件变量(Condition)

Java 语言内置的管程(synchronized)里只有一个条件变量,而我们的AQS是支持多个条件变量的,Java中定义了一个接口,叫做Condition,AQS的内部类ConditionObject实现了这个接口。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
public interface Condition {

// 使得当前线程被阻塞,直到收到信号(signal)或者线程被中断
void await() throws InterruptedException;

// 唤醒一个等待线程
void signal();

// 唤醒所有的等待线程
void signalAll();

// 省略其他方法
}

Condition中线程等待和通知需要调用await()signal()signalAll(),它们的语义和 wait()notify()notifyAll() 是相同的。但是不一样的是,Condition里只能使用前面的 await()signal()signalAll(),而后面的 wait()notify()notifyAll() 只有在 synchronized 实现的管程里才能使用。

await

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
public final void await() throws InterruptedException {
if (Thread.interrupted())
throw new InterruptedException();

// 将当前线程构造成一个waiter节点,waitStatue的值为-2(CONDITION),将它插入到条件队列中
Node node = addConditionWaiter();

// 释放持有的锁
int savedState = fullyRelease(node);
int interruptMode = 0;

// 如果不在同步队列中,则阻塞当前线程
while (!isOnSyncQueue(node)) {
LockSupport.park(this);
if ((interruptMode = checkInterruptWhileWaiting(node)) != 0)
break;
}

// 在同步队列中,有可能被唤醒了,需要去重新获取锁。并处理中断逻辑
if (acquireQueued(node, savedState) && interruptMode != THROW_IE)
interruptMode = REINTERRUPT;
if (node.nextWaiter != null) // clean up if cancelled
unlinkCancelledWaiters();
if (interruptMode != 0)
reportInterruptAfterWait(interruptMode);
}


private Node addConditionWaiter() {
Node t = lastWaiter;

// 如果lastWaiter不是出于condition状态,则需要移除掉
if (t != null && t.waitStatus != Node.CONDITION) {
unlinkCancelledWaiters();
t = lastWaiter;
}

// 将当前线程构建为一个condition node
Node node = new Node(Thread.currentThread(), Node.CONDITION);
if (t == null)
firstWaiter = node;
else
t.nextWaiter = node;

// 修改lastWaiter的指向
lastWaiter = node;
return node;
}

await()方法的逻辑也比较简单,其执行的主要流程如下

  1. 如果当前线程已经被中断则抛出异常,未中断则执行步骤2
  2. 将当前线程构造为condition node,并插入到条件队列中
  3. 如果condition node不在同步队列中(有可能被唤醒后,移出条件队列了),则调用unsafe.park阻塞当前线程

通过以上代码分析,await之后条件队列会形成下面这样的数据结构

1
firstWaiter --> nextWaiter --> nextWaiter --> lastWaiter

这里的firsetWaiter并不是虚拟节点,当只有一个线程在条件队列中时,firstWaiter == node == lastWaiter

signal

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

public final void signal() {
if (!isHeldExclusively())
throw new IllegalMonitorStateException();

// 获取第一个等待节点,进行唤醒
Node first = firstWaiter;
if (first != null)
doSignal(first);
}

private void doSignal(Node first) {
do {
// 将节点从条件队列中移除
if ( (firstWaiter = first.nextWaiter) == null)
lastWaiter = null;
first.nextWaiter = null;
} while (!transferForSignal(first) &&
(first = firstWaiter) != null);
}

// 将节点从条件队列移动到同步队列
final boolean transferForSignal(Node node) {

// CAS修改waitStatus失败,就证明node处于CANCELLED状态
if (!compareAndSetWaitStatus(node, Node.CONDITION, 0))
return false;

// enq的源码上面上面获取锁有提到过,就是将节点插入同步队列并返回前置节点
Node p = enq(node);
int ws = p.waitStatus;
// 如果前置节点状态是CANCELLED或者修改waitStatus状态为SIGNAL失败,那么需要唤醒刚插入的节点
if (ws > 0 || !compareAndSetWaitStatus(p, ws, Node.SIGNAL))
LockSupport.unpark(node.thread);
return true;
}

其实signal的逻辑也是很简单的,不知道为什么写到signal的时候,我就想起了我当时写synchronized的时候,一样的索然无味,无欲无求。我想可能是没人给我点赞。

说回signal,它的主要逻辑如下

  1. 将第一个等待节点从等待队列中移除
  2. 修改第一个等待节点的waitStatus为0
  3. 将节点入队到同步队列,并返回前一个节点
  4. 判断前一个节点是否处于CANCELLED或者waitStatus能否正常修改,如果不能则解锁刚入队的节点

你需要注意的是,signal并没有释放自己获得的锁。释放锁的操作仍然是通过release的。

总结

通过源码的分析,我相信你一定可以回答上之前的三个问题。也让我们知道了AQS和Synchronized其实内在实现方式是很类似的。

AQS中有同步队列和条件队列,signal的时候是将节点从条件队列转移到同步队列。
Synchronized中有EntryList和WaitSet。notify的时候将线程从WaitSet移动到EntryList中。

同样的,看源码我个人更喜欢沿着一条线去看,而不是大而全的看,这样更容易把控整个脉络。

欢迎关注我的其它发布渠道
